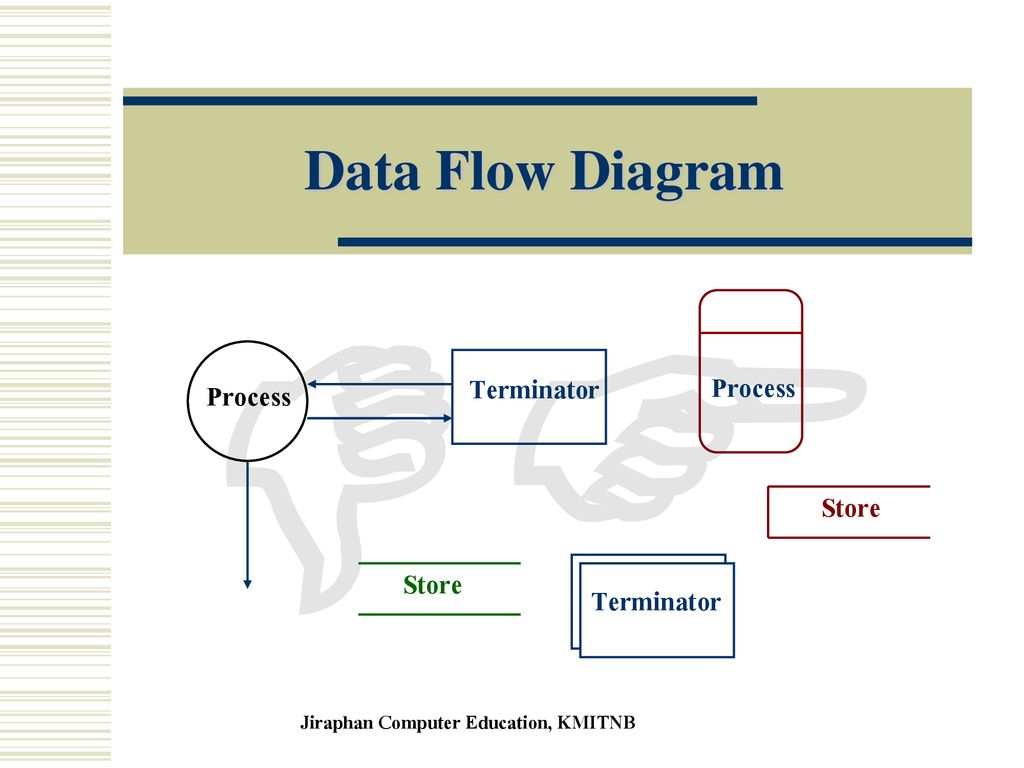

DFD Data Flow Diagram Terminator Process Process Store Store
Jiraphan Computer Education, KMITNB
2
Module Objectives บอกหน้าที่ของการใช้ Data Flow Diagram (DFD).
3
Key Terms Data Flow, Data Flow Diagram Terminator, Sink, Source
Process Data Packet Context Diagram
4
Focus of a DFD ใช้สัญลักษณ์ที่เข้าใจง่าย
ผู้ใช้อ่านแล้วเข้าใจได้ง่าย เขียน DFD แต่ละระดับให้พอดีกับกระดาษหนึ่งหน้า 7 (บวกลบ 2) elements. ซอฟท์แวร์ที่ใช้เขียน DFD ในปัจจุบันมีใช้อย่างแพร่หลาย
5
Components of a DFD ส่วนประกอบของ DFD มีอยู่ 4 :
- Process - Data Flow - Data Store - Data Source / Data Sink (Terminators) คำอธิบายรายละเอียดของ Data Flow และ Data Store จะอยู่ในส่วนของ Data Dictionary รายละเอียดของ Process จะเขียนอธิบายใน process specifications.
6
DFD Symbols การเขียน DFD โดยส่วนใหญ่จะมี 2 มาตรฐาน: (ดูใน Sheet)
Gane & Sarson and DeMarco & Yourdon (ดูใน Sheet)
7
Process เปลี่ยน Inputs ให้เป็น Outputs
ควรเป็น verb-object phrase (วลีสั้น ๆ ที่มีกริยา +กรรม) มีหมายเลขกำกับในแต่ละ Process
8
Data Flow แสดงถึงการเคลื่อนที่ของ Information จาก Component ไปสู่ Component ชื่อของ Data Flow แสดงถึงสิ่งที่เคลื่อนจากจุดหนึ่งไปยังจุดหนึ่ง ชื่อของ Data Flow ต้องเป็นคำนาม (noun) - student - student_name, student_address
9
Data Flow (cont) เขียนประกอบกับลูกศรแสดงทิศทาง
- first_student - student_with_grades_greater_c เขียนประกอบกับลูกศรแสดงทิศทาง ข้อมูลที่มีรูปแบบที่แตกต่างกัน อาจจะมีชื่อที่แตกต่างกันไป
10
Data Flow (cont) Data ที่เคลื่อนที่ผ่าน Process จะต้องมีการเปลี่ยนแปลง ดังนั้นชื่อที่ผ่าน Process ก็ต้องเปลี่ยนไปด้วย หัวลูกศรจะแสดงถึงทิศทางของ Data การไหลของข้อมูลอาจจะ converge หรือ diverge
11
Data Store กลุ่มของ Data ที่มีการบันทึกไว้
ชื่อที่ใช้ใน Data Store จะต้องเป็นพหูพจน์ (Plural) อาจจะมีลักษณะทางกายภาพที่แตกต่างกันไป
12
Flows From a Store Flow ที่มาจาก Data Store อาจจะ:
ข้อมูลทุกส่วน ข้อมูลหลาย ๆ ส่วน ข้อมูลบางส่วน ข้อมูลที่ไหลมาจาก Data Store จะต้องไม่ถูกเปลี่ยนแปลงโดย Flow ของข้อมูล
13
Flows Into a Store Flow ที่ไหลเข้า Data Store อาจจะ:
ข้อมูลทุกส่วน ข้อมูลหลาย ๆ ส่วน ข้อมูลบางส่วน Flow ที่ไหลเข้า Data Store จะต้องเปลี่ยนแปลงข้อมูล เช่น บันทึกข้อมูล หรือ ลบข้อมูล
14
Terminators (Source / Sink)
เป็นสิ่งภายนอกระบบที่มีการติดต่อกับระบบ Flow เป็น Interface ระหว่างระบบกับ Terminator จะต้องไม่ถูกเปลี่ยนแปลงโดยระบบ
15
Terminators (Source / Sink) cont.
อยู่ภายนอกระบบ หรือกล่าวได้ว่าอยู่ภายนอกโดเมนของระบบ DFD จะไม่แสดงถึงความสัมพันธ์ระหว่าง Terminator กับระบบ อาจจะเป็นคน ระบบอื่น ๆ อุปกรณ์ เช่น Sensor เป็นต้น
16
Guidelines for DFDs ใช้ชื่อที่มีความหมาย สื่อเข้าใจ: Processes:
ส่วนใหญ่จะเป็นวลีที่มีกริยาผสมกรรม (verb-object phrase) ใช้คำศัพท์ที่ผู้ใช้คุ้นเคย Data Flows: ใช้คำนามตั้งชื่อ Data Flows Data Stores: ใช้คำนามตั้งชื่อ Data Stores โดยส่วนใหญ่จะเป็นพหูพจน์ของ Data Flows
17
Number the Processes ตัวเลขที่เขียนกำกับใน Process มิใช่ลำดับการทำงานใน DFD การเขียนตัวเลขกำกับใน Process จะใช้ในการสื่อถึงการแตกลำดับขั้น เพื่อให้รู้ว่า DFD Level ย่อยใด ๆ ถูกแตกจาก Process ใด เช่น Process 1.1, 1.2, 1.3 มาจาก Process ที่ 1.0 เป็นต้น
18
Avoid Complexity หลีกเลี่ยงความซับซ้อน และยุ่งยาก (จำ Magic Number 7)
DFD ที่ Level ใด ๆ ควรเขียนพอดีบนกระดาษขนาด 8.5 x 11 นิ้ว (กระดาษ A4) ยกเว้นการเขียน Context Diagram บางครั้งอาจจะดูซับซ้อน ถือว่ายอมรับได้ แต่เมื่อแตกย่อยลงไปแล้ว จะต้องไม่ซับซ้อน
19
Redraw the DFD as Required
ตรวจสอบทุกครั้งว่าเขียนได้ถูกต้องตรงตามมาตรฐาน เขียนจนกว่าจะเป็นที่ยอมรับของผู้ใช้ เน้นความสวยงาม อ่านเข้าใจง่าย ใช้สัญลักษณ์ที่ตรงตามมาตรฐานเดียวกัน ขนาดและรูปร่างของ Componet สมส่วน เลือกใช้ Pipeline หรือ Flow ให้เหมาะสมและเข้ากัน หลีกเลี่ยงข้อมูลที่ไหลตัดกัน (Cross flow)
20
Curved VS Pipeline การเลือกใช้เส้น Flow แบบ Curved หรือ Pipeline นั้นให้ถือว่าเป็นข้อตกลงของผู้ร่วมเขียน DFD และความพอใจของกลุ่ม
21
Logically Consistent หลีกเลี่ยง Process แบบ “black hole” คือ Process แบบว่างเปล่า หลีกเลี่ยง Process แบบ “spontaneous generator” การเริ่มของชีวิตจากสิ่งที่ไม่มีชีวิต ตรวจสอบ Component ใด ๆ ที่ไม่ได้เขียนชื่อกำกับ ระมัดระวัง Data Store ที่เป็นแบบ read-only หรือ write-only
22
Guideline for DFD ใช้คำที่ตั้งชื่อในแต่ละ Component ที่มีความหมาย
เขียนหมายเลขกำกับที่ทุก Process ตรวจสอบ DFD หลังจากเขียนเสร็จ เขียนให้อ่านง่าย เข้าใจได้ง่าย ใช้มาตรฐานเดียวกันทุก Level
23
Decomposition of DFDs: Leveling
แต่ละ Level ของ DFD ต้องอธิบายรายละเอียดของ DFD ที่ระดับบนของ DFD นั้น Context diagram เป็น DFD ระดับบนสุด Level 0 จะเป็น DFD ที่ต้องเขียนต่อหลังจาก Context Diagram ซึ่งจำเป็นต้องมีทุกครั้ง
24
Levels Required Small systems: 2 – 3 levels
Medium systems: 3 – 4 levels - Maximum 74 = 2,401 processes and stores Large systems: 5 – 8 levels - Maximum 78 = 5,764,801 processes and stores
25
ตย. Video Purchase Management System Video Rental System Customer
Video Rental System Management Customer Accounting Video Purchase System Video Information New Customer Information Video Rental Item Customer ID Payment Returned Video Information Management Reports Rental Receipt Video Rental Card Monthly Bonus Card Yearly Bonus Card Total Cash Received
26
Use Case Diagram ใช้เพื่ออธิบายฟังก์ชันของระบบในมุมมองของกลุ่มผู้ใช้ระบบ เป็นเทคนิคในการสร้างแบบจำลองเพื่อใช้อธิบายหน้าที่ของระบบใหม่ หรือระบบปัจจุบัน ความต้องการของระบบจะได้จาก ลูกค้า/ผู้ใช้ และผู้พัฒนาระบบ
27
Use Case Diagram ใน Diagram จะประกอบด้วยสัญลักษณ์ต่อไปนี้ Use Case
Actor Use case Relation System
28
Use Case Diagram Actor Use case WatchUser WatchRepairPerson ReadTime
SetTime ChangeBattery Actor Use case SimpleWatch
